製品属性(仕様)
盤・板金 種類 | デザイン盤 制御盤 | 技術 サービス | PLC制御、温度制御 R曲げ加工、3DCAD |
---|---|---|---|
保護 等級 | IP44 | 規格 認証 | |
熱対策 機器 | DC電源 盤用クーラー | 寸法 | W:3,658 x H:2,500 x D:2,438 |

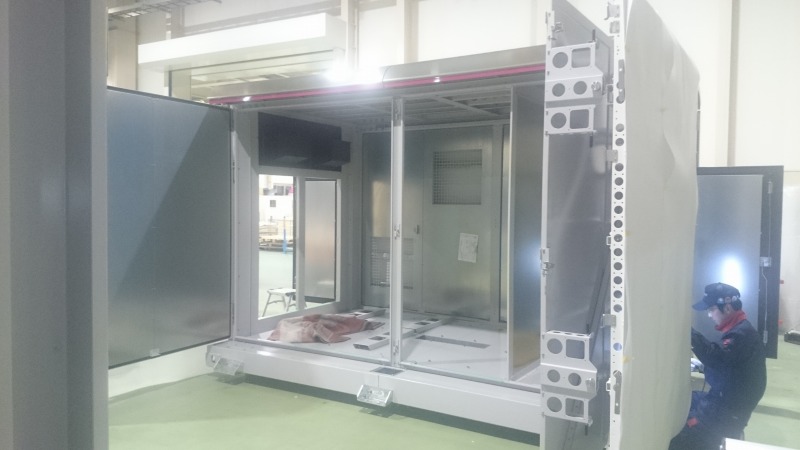

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴
横幅が3,638mmもあるコンテナサイズの板金加工品です。コンテナ盤と呼ばれるもので、汎用のコンテナでは実現不可能な自由度の高い内部機器のレイアウトと高いメンテナンス性を実現する設計を行いました。また、デザイン板金の要素を多く取り入れ、角部の緩やかなR形状(板金加工でR曲げにて実現)、扉面にも緩やかな曲線構造の採用(写真では確認が難しいですが)、フレームへの穴加工による軽量化、カスタマイズされた盤用クーラーの採用など、コンテナ盤全体のデザインを損なわない工夫を随所に取り入れています。
